Denna friktionspjäll är en - Way Rotational spjällstruktur
● Små och rymdbesparing för installation (se CAD -ritningen för din referens)
● Vridmomentområdet från 1,5 nm-3 nm
● Använd mindre Ø 10 mm för spjällaxilen som en axel
● Friktionspjälldiameter 41,1 mm, höjd 20,4 mm
● Ingen olja inuti komponenterna
● Livscykeltid minst 50000 cykeltid - 100000 Cykeltider
● Material: Plastkropp - Pom gör komponenterna mer hållbara

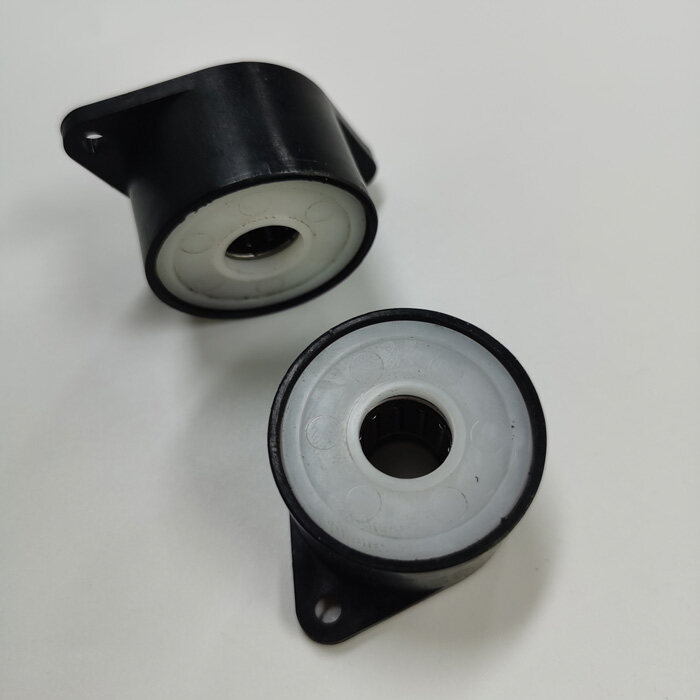

Friktionspjälldisplay
Friktionspjällspecifikation
Modell |
Max. vridmoment |
Direktion |
Trd (Ffd)- 30fw-r153 | 1.5±0.15(N・m) (15 ± 1,5 kgf・cm) | Medurs |
Trd (Ffd)- 30fw-l153 | Counter - medurs | |
Trd (Ffd)- 30fw-r203 | 2±0.2(N・m) (20 ± 2 kgf・cm) | Medurs |
Trd (Ffd)- 30fw-l203 | Counter - medurs | |
Trd (Ffd)- 30fw-r253 | 2.5±0.25(N・m) (25 ± 2,5 kgf・cm) | Medurs |
Trd (Ffd)- 30fw-l253 | Counter - medurs | |
Trd (Ffd)- 30fw-r303 | 3±0.3(N・m) (30 ± 3 kgf・cm) | Medurs |
Trd (Ffd)- 30fw-l303 | Counter - medurs | |
*) Klassat moment mäts med en rotationshastighet på 20 rpm vid 20-25 grader | ||
Friktion spjäll cad ritning
Spjäll applikationer:
Rotary Dampers hittar breda - Ranging -applikationer i olika branscher, inklusive hushållsapparater, fordonsutrymmen och möbler. Deras mångsidighet möjliggör multi - Syfteanvändning i olika sektorer. Här är en glimt av de olika applikationerna där roterande spjäll utmärker sig:
1. Hemapparater:Från kylskåpsdörrar till tvätt av maskiner ger roterande spjäll smidig och kontrollerad rörelse för sömlös användarupplevelse i vardagliga hushållsapparater.
2. Automotive:I fordon förbättrar roterande spjäll komfort och bekvämlighet genom att säkerställa mjuk stängning av handskfack, mittkonsollock och armstöd, vilket skapar en överlägsen körupplevelse.
3. Kontorsutrymmen:I kontorsmiljöer möjliggör roterande spjäll tyst och mild stängning av lådor, skåp och dörrar, minimerar buller och främjar en lugn arbetande atmosfär.
4. Möbler:Oavsett om det är i hem, kontor eller offentliga utrymmen, är roterande spjäll viktiga komponenter i möbeldesign. De tillhandahåller kontrollerad och tyst stängning för olika applikationer, inklusive skåpdörrar, lådor och vänd - toppbord.
Mångsidigheten hos roterande spjäll gör att de kan förbättra funktionaliteten och användartillfredsställelsen i ett brett utbud av applikationer. Upplev skillnaden mellan dessa pålitliga och effektiva rörelsekontrollkomponenter för att förbättra dina produkter.
Friktionspjäll använde inkover för spis
spjäll för flygplanets interiör
Friktionspjäll som används i den automatiska soptunnan
Sittspjäll, spjäll för tips om sittplatser
Din betrodda partner för roterande spjäll
Vi är stolta över att leverera höga - kvalitetsprodukter som uppfyller de olika behoven hos våra kunder över hela världen.
Här är varför du kan lita på oss:
1. Omfattande erfarenhet:Med mer än tio års produktion och FoU -expertis inom roterande spjäll har vi fått värdefull insikt och perfekterat våra processer för att säkerställa exceptionell kvalitet och prestanda.
2. Hög produktionskapacitet:Vår skärning - kantanläggning gör det möjligt för oss att hantera stora - skalaproduktion, med en genomsnittlig månatlig kapacitet på cirka 1 miljon stycken. Detta säkerställer effektiv leverans och snabbt svar på kundernas krav.
3. Anpassade lösningar:Vi förstår att varje applikation är unik. Det är därför vi erbjuder ett brett utbud av spjäll med olika material, vridmomentjusteringar och rotationsriktningar (ensidiga och bi - riktning). Vårt mål är att skräddarsy den perfekta lösningen som uppfyller dina specifika krav.
4. Japanska teknikstandarder:Vi implementerar japansk teknik och följer strikta kontrollåtgärder för råvaror och produktionsprocesser. Detta engagemang gör det möjligt för oss att konsekvent leverera höga - kvalitetsprodukter till våra kunder.
5. Precisionsgjutning:Vår produktionsprocess följer strikt specifikationerna och krympningshastigheterna som anges i ritningarna. Detta säkerställer att varje roterande spjäll tillverkas exakt och fungerar optimalt.
6. Rigorös testning:Vi utför stränga vridmomenttester på alla spjäll före leverans, vilket säkerställer att de uppfyller våra kvalitetsstandarder konsekvent.
7. Expert FoU -team:Vårt dedikerade i - House Design och FoU -team har åtagit sig att utveckla innovativa lösningar som tillgodoser våra kunders utvecklande behov.
8. Kvalitetssäkring:Vi genomför 100% inspektion av färdiga produkter, tillsammans med regelbundna inspektioner under hela produktionsprocessen. Denna stränga kvalitetskontroll säkerställer att endast de bästa spjällen levereras till dig.
9. ODM- och OEM -tjänster:Vi erbjuder anpassningsbara alternativ och vridmomentjustering för att tillgodose dina specifika krav. Vårt team arbetar nära med dig för att ge bästa möjliga lösning.
10. Certifieringar:Vi följer internationellt erkända standarder och certifieringar, inklusive ISO 9001: 2008, ROHS och QS16949, vilket säkerställer produktkvalitet och efterlevnad
